丹阳市电炉厂有限公司是箱式加热炉生产厂家,炉温可控,可分别实现高温、中温、低温不同温度的加热炉设备。

箱式加热炉介绍

       箱式加热炉的外形采用方形箱体式设计,主要用于金属、合金材料及部件进行加热处理的加热炉设备,该炉配有循环风机,能有效的提高炉内的精度均匀性,通过电器控制柜来操作。

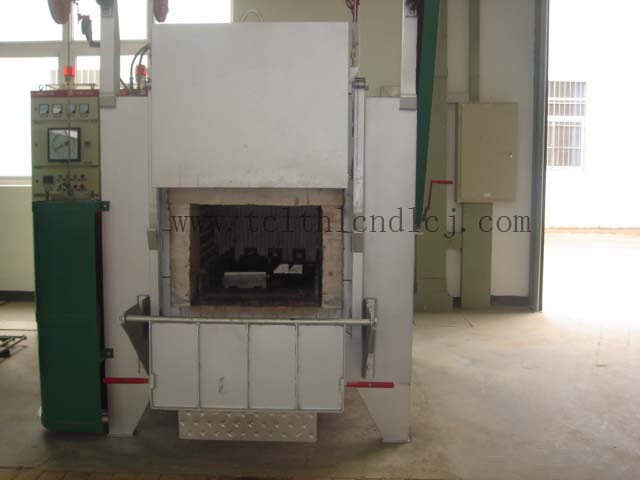

110kw箱式加热炉

箱式加热炉结构
丹阳市电炉厂的电加热箱式加热炉结构主要由炉体、炉衬、炉底板、加热元件、炉门及控制系统等部分组成。
1.炉体框架采用槽钢和角钢焊接制作,外壳侧板采用q235钢板焊接,结构牢固可靠,整体强度好,不易变形,外表平整光洁。炉体所有焊接处进行打磨处理,并用铁腻子刮平、喷涂热防锈漆后,按照用户提供的色标进行油漆涂装。
2.箱式电阻炉的炉衬为全纤维结构,采用耐高温高铝耐火纤维构筑,采用标准的锚固件及科学合理的镶装方法。纤维折叠块镶装前进行再次预压缩处理(压缩容重≥230kg/m3),用锚固件固定在壳体上,保温材料安装厚度≮300mm。
3.炉底采用重质高铝耐火砖、轻质耐火砖、保温砖等制作成复合型衬体,衬体上砌筑有加热元件安装槽形沟道,易碰撞部位和承重部位采用重质高铝耐火砖砌筑(砌筑时泥浆内加入粘结剂调和),增强炉衬结构强度。在制作时留有膨胀缝,防止衬体在受热后膨胀将衬体损坏。铺设炉底板,材质为ni7n,供搁置工件之用,采用新型的搭扣制作形式,防止工件氧化皮落到加热元件上而形成短路,耐热钢炉底板分块制作,减少高温下变形和开裂。本炉型设计工作台板。
4.加热元件根据炉温的均匀性合理分布功率,加热元件分别布置在左右侧墙、后墙及炉底四个面上;加热元件采用0cr27al7mo2高电阻合金电阻丝。炉底上的加热元件平铺在耐火砖砌筑的条槽中,用定型小钩固定,其表面负荷要比其他部位的加热元件要小,使用寿命长。
5.炉门框架采用槽钢制作,侧板和底板采用q235钢板焊接,结构牢固可靠,不易变形和翘曲,整体强度好。
6.炉门升降为电动葫芦驱动。在炉门上有一断路装置,该装置与轮轴连锁,当炉门打开时即切断加热元件电源以保证操作人员安全。炉门上装有调节式密封机构,有效使炉门密封。在炉顶上有一热电偶孔,在使用时将热电偶插入炉膛通过电炉控制柜来控制炉膛工作温度。
7.电器控制系统:主控系统控制柜采用立式电器控制柜。控制柜外表喷涂电脑色或浅驼色。电控面板上装有电流表、电压表、温度控制仪及控制开关等。
8.温度控制主回路采用可控硅过零调功触发,可控硅采用风冷形式,设有过载、过热及过流保护等功能。温度控制仪表选用先进的岛电高精度数显pid自整定型仪表,控制精度±1℃。该温度控制配有热电偶修正功能、功率限制功能及超温报警功能。当炉门打开时自动切断加热主电路,实现联锁保护。
9.炉温记录采用盘古无纸记录仪,对升温及保温时间过程实时打印曲线、记录温度,同时对加热主回路实现监控作用,有效地监视整个生产工艺。

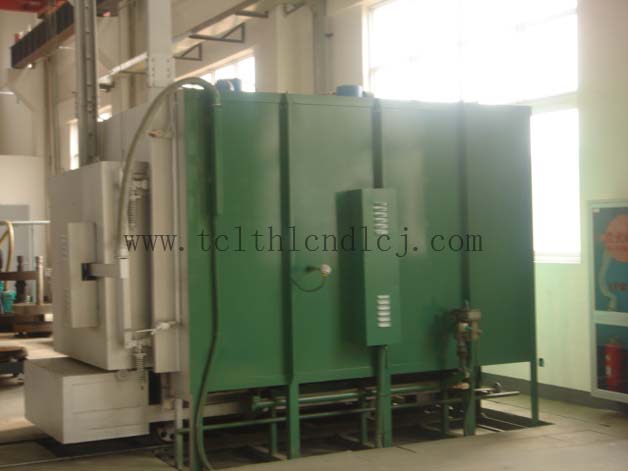

950度箱式加热炉

110kw/950℃箱式加热炉技术参数
1.额定功率:110kw±10%
2.额定温度:950℃
3.额定电压:380v
4.频率:50hz
5.相数:3相
6.工作温度:900℃
7.空炉升温时间:≤1.5h
8.空炉损耗功率:≤10 kw
9.控温精度:≤±1℃
10.炉温均匀性:≤±5℃
11.工作室尺寸: 1500mm×800mm×800mm
12.炉体表面温升:<40℃。
